Втулки важеля керування відіграють важливу роль у системі підвіски автомобіля. Вони не тільки є пружними з’єднувачами, а й безпосередньо визначають траєкторію руху колеса відносно кузова, шлях передачі навантаження, загальні кінематичні та еластокінематичні характеристики автомобіля. Через відмінності в структурному розташуванні та геометричних співвідношеннях різні типи підвіски піддають втулки важелів керування значно різним пропорціям поздовжнього, бічного та вертикального навантажень. Це, у свою чергу, накладає суттєво різні вимоги до конструкції втулки щодо радіальної жорсткості, податливості на кручення та навіть осьових характеристик. Саме через цей варіант втулки не є універсальними: інженери повинні адаптувати криву жорсткості втулки, поведінку амортизації та геометрію спеціально для типу підвіски, щоб досягти оптимального балансу між керованістю, комфортом їзди та довговічністю (Ви також можете зв’язатися з нами, щоб дізнатися більше про втулку важеля керування VDI 6Q0407182.).

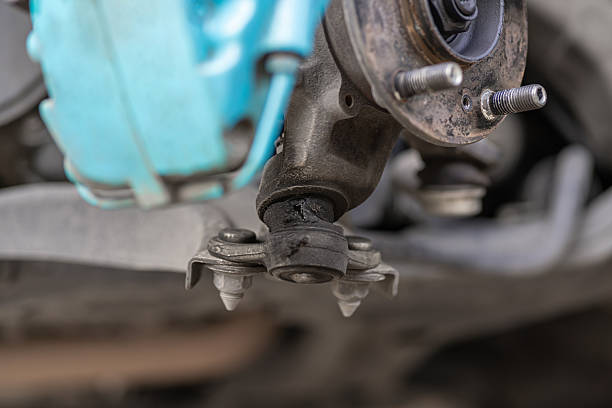

Підвіска MacPherson є найпоширенішою незалежною підвіскою початкового рівня, яка широко використовується в передніх осях. Його визначальною особливістю є єдиний нижній важіль керування (зазвичай L- або A-подібної форми), верхній кінець якого з’єднаний безпосередньо з кузовом і поворотним кулаком через пружинну стійку амортизатора. Ця конфігурація означає, що втулка нижнього важеля керування повинна одночасно сприймати більшість поздовжніх і бічних навантажень, а також частину вертикальних навантажень. У поздовжньому напрямку сили гальмування або прискорення переважно передаються через нижній важіль керування до точки кріплення втулки. Поздовжнє навантаження часто становить 40–60% від загального навантаження — найвища частка — оскільки немає верхньої частини плеча, щоб розділити навантаження. Таким чином, втулка повинна забезпечувати достатню поздовжню податливість для поглинання ударів дороги, але уникати надмірної деформації, яка може спричинити неконтрольовані зміни пальців. У бічному напрямку зусилля на поворотах розподіляються між нижнім важелем і стабілізатором поперечної стійкості, що робить радіальну жорсткість критичною: більша радіальна жорсткість необхідна, щоб протистояти бічному зміщенню, підтримувати стабільні кути розвалу та запобігати надмірному крену або недостатній поворотності кузова. Однак вертикальні навантаження відносно низькі, оскільки їх в основному сприймає стійка; тут втулка сприяє певному ступеню торсіонної податливості для пристосування до стрибків/відскоків коліс і обертального руху під час рульового керування. Надмірна радіальна жорсткість знижує комфорт; надмірно висока жорсткість на кручення збільшує проблеми з NVH. Таким чином, втулки важеля керування MacPherson зазвичай розроблені з радіальною жорсткістю, яка значно перевищує жорсткість на кручення — часто в 5-10 разів або більше — підкреслюючи радіальну жорсткість для базової стабільності при керуванні, одночасно точно налаштовуючи податливість на кручення за допомогою гідравлічних або порожнинних структур для покращення віброізоляції.
Підвіска на подвійних важелях являє собою класичне рішення з більшою продуктивністю, яке використовується як на передній, так і на задній осі. Він має верхнє та нижнє А-подібне плече, утворюючи майже паралелограмну геометрію. Таке розташування забезпечує більш збалансований розподіл навантаження: поздовжні навантаження (від гальмування/прискорення) в основному сприймаються нижньою рукою, але верхня частина також розподіляє навантаження, зменшуючи поздовжню пропорцію до 30–40% — набагато менше, ніж у MacPherson. Обидві руки ефективно протистоять бічним навантаженням, рівномірно розподіляючи зусилля на поворотах і в результаті зменшуючи бічні навантаження на втулку. Вертикальне навантаження однаково розподіляється між верхньою та нижньою частинами рук, що призводить до більш рівномірного навантаження. Ключовою перевагою цієї геометрії є точне керування рухом колеса, що значно підвищує вимоги до торсіонної податливості: обидва плеча повинні забезпечувати значний кутовий поворот під час руху колеса для досягнення ідеального паралельного руху та контрольованого посилення розвалу. Між тим, радіальна жорсткість повинна залишатися помірно високою, щоб запобігти надмірній пружній деформації, що порушує параметри вирівнювання. Таким чином, втулки з подвійними важелями характеризуються нижчою жорсткістю на кручення порівняно з радіальною жорсткістю — як правило, у співвідношенні від 1:1 до 1:3 — і часто використовують асиметричні конструкції або гідравлічні втулки для подальшого пом’якшення реагування на кручення, одночасно посилюючи радіальну жорсткість для поперечної стабільності. Це забезпечує чудову продуктивність під час агресивної їзди: кращий контроль крену, більш стабільне сходження/розвал, але також вимагає від втулки більшої стійкості до втоми та точних динамічних характеристик.
Багатоважільна підвіска є найбільш гнучкою та складною незалежною архітектурою підвіски, яка зазвичай використовує три-п’ять окремих ланок на задній осі (і іноді гібридні конфігурації на передній осі). Він призначає різні ступені свободи для виділених ланок, включаючи верхні важелі керування, нижні важелі керування, продольні важелі тощо, досягаючи високого розподілу шляхів навантаження. Поздовжні навантаження зазвичай контролюються спеціальними поздовжніми важелями, тому частка поздовжнього навантаження втулки важеля керування є найнижчою — часто нижче 20–30 % — завдяки розподілу навантаження незалежними елементами. Бічні навантаження розподіляються між кількома поперечними ланками, при цьому кожна втулка несе лише локалізовані бічні сили, що призводить до ще нижчих індивідуальних коефіцієнтів навантаження. Вертикальні навантаження також розподіляються між кількома точками кріплення, зберігаючи низькі пікові навантаження. Цей високий рівень функціонального роз’єднання дозволяє кожній втулці важеля керування виконувати вузькоспеціалізовану роль: деякі положення (наприклад, втулки переднього нижнього важеля або заднього важеля) надають пріоритет радіальній жорсткості, щоб протистояти бічним/поздовжнім ударам і підтримувати геометричну точність; інші (наприклад, плечі або втулки ланки керування пальцями) вимагають надзвичайно високої торсійної податливості, щоб дозволити природне скручування коліс і зміну пальців під час стрибків, створюючи ефект «пасивного заднього керма». Співвідношення радіальної жорсткості до крутильної жорсткості в багатоланкових системах різко змінюється залежно від функції ланки — одні віддають перевагу високій радіальній жорсткості, інші домінують у гнучкості на кручення. Цей «рольовий» підхід надає багатоважільним підвіскам винятково широкий діапазон налаштування між комфортом і керованістю, але це також означає, що конструкція втулок має бути дуже індивідуальною: втулки в різних місцях одного автомобіля можуть суттєво відрізнятися — навіть за складом матеріалу та внутрішньою структурою.
Підвіска MacPherson змушує втулку керуючого важеля діяти як «майстер на всі руки» з високою подовжньою та радіальною частками навантаження, значною мірою покладаючись на радіальну жорсткість для базової стабільності; подвійний поперечний важіль зменшує навантаження на втулку завдяки подвійному розподілу навантаження, приділяючи більшу увагу торсійній податливості для точної кінематики; Multi-link повністю децентралізує навантаження, призначаючи кожній втулці спеціалізовану функцію, де радіальні або крутильні вимоги змінюються залежно від положення. Ця фундаментальна різниця в навантаженні та функціональних вимогах безпосередньо пояснює, чому втулки не є взаємозамінними загальними частинами. Інженери повинні вибирати або проектувати кожну втулку на основі конкретної геометрії підвіски, спектру навантажень і цільових показників — вирішуючи, чи віддати пріоритет радіальній жорсткості (для опору коченню та утримання вирівнювання), сумісності з крученням (для фільтрації вібрації та шарнірного з’єднання) або збалансованому компромісу — щоб одна і та сама модель втулки могла демонструвати абсолютно різні «особистості» при установці в різні архітектури підвіски. Ласкаво просимо до замовлення втулки важеля керування VDI 6Q0407182!
