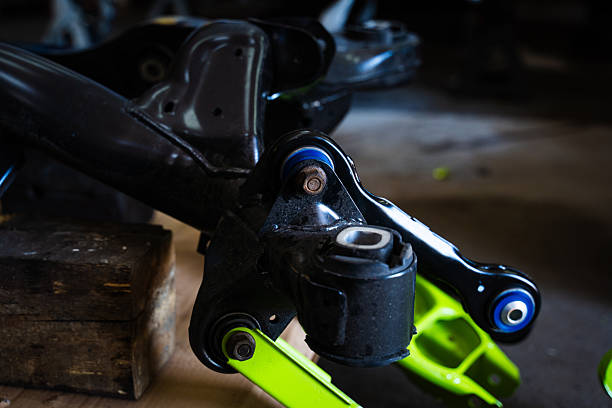

Втулки важеля керування в реальних умовах експлуатації автомобіля зазнають не статичних навантажень, а скоріше високочастотних повторюваних циклів динамічного навантаження. Це циклічне навантаження є основною причиною найпоширенішого режиму руйнування втулки: втомного руйнування. Мікромеханізм втоми неодноразово підтверджувався в численних роботах з механіки гуми та автомобільної техніки. По суті, це виникає, коли локалізовані напруги всередині матеріалу неодноразово перевищують кінцеву межу подовження гумових полімерних ланцюгів, зрештою викликаючи незворотний прогрес від мікроскопічних тріщин до макроскопічного руйнування.
Гума, як в’язкопружний полімер, зазнає розплутування ланцюга, орієнтації та розширення при розтягуванні. Коли локальна напруга перевищує кінцеве подовження матеріалу — як правило, у діапазоні 50–80% від подовження при розриві, залежно від складу — полімерні ланцюги зазнають незворотного ковзання, розриву або локального розриву. Ці мікропошкодження спочатку виглядають як крихітні порожнечі або ядра тріщин. Під час повторюваних циклів розтягування-стиску концентрація напруги на вершині тріщини додатково сприяє повільному поширенню тріщини перпендикулярно до основного напрямку напруги. Кожен цикл поступово збільшує довжину тріщини; після накопичення до критичної міри мікротріщини зливаються в макроскопічно видимі тріщини, що врешті-решт призводить до розриву втулки, роз’єднання або повної втрати еластичної функції. Цей процес відповідає класичним законам розвитку втомної тріщини: швидкість росту тріщини корелює з діапазоном коефіцієнта інтенсивності напруги через степеневу залежність, а кінцеве подовження матеріалу безпосередньо встановлює поріг для виникнення тріщини. Нижче або більш нерівномірне видовження призводить до скорочення терміну служби втоми.
У конкретному застосуванні втулок важеля керування втомне руйнування сильно корелює зі складним спектром навантажень під час руху підвіски. Поздовжні удари (наприклад, перетин лежачих поліцейських), бокові сили на поворотах, вертикальне стиснення (наприклад, зіткнення з вибоїнами) і кручення (обертання плеча під час керування) переплітаються, утворюючи багатоосьову втому. Звичайні суцільні гумові втулки за цих умов найбільш схильні до «тривісної концентрації напруги» в центральній області: повторне стиснення-розтяг призводить до того, що локальна внутрішня деформація перевищує межу матеріалу, утворюючи внутрішні мікротріщини, які потім поширюються назовні, утворюючи кільцеві або радіальні поверхневі тріщини. Тестування показує, що за типових спектрів дорожніх навантажень (еквівалентних 100 000–300 000 км експлуатації) довговічність неоптимізованих гумових втулок часто обмежується накопиченням внутрішніх мікропошкоджень, а не поверхневим зносом.
Гідравлічні втулки демонструють унікальні режими втомного руйнування завдяки своїй рідинній порожнині та структурі діафрагмової пластини. Хоча вони забезпечують низькочастотне високе демпфування та високочастотну низьку динамічну жорсткість через потік рідини, вони також вводять нові фізичні межі. Діафрагма, як правило, виготовлена з металу або інженерного пластику, з часом піддається впливу імпульсів рідини під високим тиском і повторного стискання внаслідок деформації гуми. Це може призвести до локального зносу, деформації або навіть мікротріщин пластини. На ранніх стадіях знос притупляє краї отворів, послаблюючи дроселювальний ефект і спричиняючи деградацію амортизації; у важких випадках пластина ламається або зміщується, що призводить до витоку рідини. Втулка миттєво втрачає гідравлічну функціональність і повертається до стандартної гумової втулки, термін служби втоми різко скорочується. Реальні випадки показують, що в багатьох гідравлічних втулках преміум-класу автомобілів розвивається ненормальний знос діафрагми після 80 000–120 000 км, що ґрунтується на конструкціях, які недооцінюють піковий імпульсний тиск рідини та локальну концентрацію напруги під час стиснення гуми, перевищуючи межу втоми матеріалу.
Інший типовий випадок - ненормальний знос відбійника (обмежувача). Втулки важеля керування часто включають гумовий відбійник, щоб обмежити надмірне коливання важеля та забезпечити амортизацію на межах ходу. Під час гальмування з повним навантаженням або в екстремальних умовах бездоріжжя відбійник витримує надзвичайно високі навантаження на стиск. Повторні удари легко викликають втому від стиснення. Гранична деформація каучуку при стисканні зазвичай набагато нижча, ніж подовження при розтягуванні (молекулярні ланцюги не можуть вільно перебудовуватися під час стиснення, як під час розтягування). Як тільки локальна деформація стиску перевищує 30–40%, утворюється внутрішня кавітація та мікротріщини, які потім під дією циклічного навантаження поширюються на поверхневий відкол або шматок руйнування. У багатьох багатоважільних задніх підвісках відбійник стає першою точкою відмови за таких умов, спричиняючи удар метал об метал, шум і прискорену втому в інших областях.
Фізична межа довговічності в основному визначається трьома факторами: граничним подовженням матеріалу, порогом розвитку втомної тріщини та рівномірністю розподілу напруги. Щоб вийти за ці межі, сучасні проекти зазвичай застосовують такі стратегії:
● Використовуйте аналіз кінцевих елементів (FEA) для точного прогнозування локальних піків деформації під багатоосьовими навантаженнями, гарантуючи, що пікова деформація залишається нижче 60% від кінцевого подовження матеріалу;
● Додайте порожнини, виїмки або асиметричні геометричні форми для гомогенізації напруги та уникнення тривісної концентрації;
● Використовуйте гумові суміші з високим подовженням і низьким гістерезисом (наприклад, із силановими сполучними агентами або нанонаповнювачами для покращення однорідності ланцюга);
● Оптимізуйте геометрію отвору в гідравлічних втулках (наприклад, збільшені фільонки, зносостійке покриття), щоб зменшити імпульсний вплив;
● Застосуйте дизайн прогресивної твердості або поліуретанові композити до відбійників, щоб розподілити екстремальні навантаження на стиснення.
Експериментальна перевірка показує, що ці оптимізації можуть подовжити термін служби втулок в 1–3 рази, зазвичай збільшуючи термін служби від 100 000 км до понад 250 000 км.
Зрештою, втомна поломка втулок важеля керування не є випадковою — це неминучий результат того, що матеріали досягають своїх фізичних меж під час повторюваних динамічних навантажень. Граничне подовження, як внутрішня властивість гуми, встановлює поріг для ініціації мікропошкоджень, тоді як спектр реального навантаження, структурна конструкція та склад матеріалу разом визначають, коли цей поріг буде порушено. Розуміння цієї еволюції — від мікро до макро — дозволяє інженерам визначити реалістичні межі довговічності на етапі проектування, дозволяючи втулкам наближатися до свого теоретичного терміну служби в складних дорожніх умовах, а не руйнуватися передчасно. Ласкаво просимо до замовлення втулки важеля керування VDI 7L0407182E!
