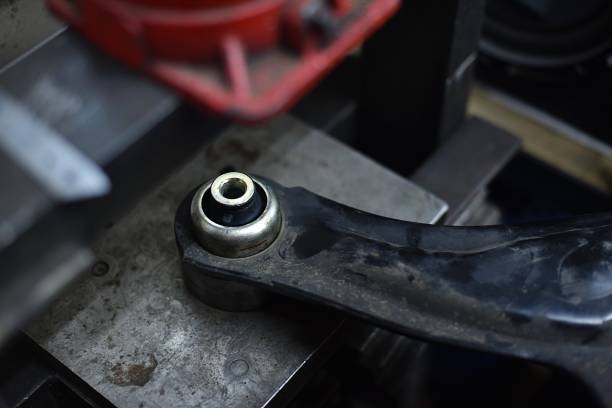

Поширений рух автомобільної промисловості до легких матеріалів був викликаний суворими правилами щодо економії палива, зростаючою популярністю електромобілів і прагненням покращити керованість. Хоча втулки важелів керування вважаються другорядними деталями, вони також є частиною цієї трансформації. Їхня конструкція значно вдосконалилася, щоб зменшити вагу, зберігши або навіть покращивши основні аспекти продуктивності, такі як жорсткість, довговічність і гасіння вібрації. Втулка важеля керування VDI 4H0407182B є прикладом цього сучасного підходу — сконструйована з оптимізованою геометрією та передовими матеріалами для досягнення економії ваги без шкоди для структурної цілісності чи динамічних характеристик.
Традиційно зовнішній металевий корпус втулки важеля керування виготовлявся з міцного сталевого циліндра з товстими стінками, що забезпечує міцну структурну цілісність і надійну поверхню для з’єднання еластомеру та металу. Виняткова міцність сталі, а також її доступність зробили її стандартною опцією протягом багатьох років. Проте, оскільки виробники автомобілів мали на меті зменшити непідресорену вагу (деталі, які не утримуються пружинами підвіски, такі як колеса, втулки, гальма та з’єднання підвіски), громіздкий сталевий корпус став центром удосконалення.
Перехід почався з впровадження високоміцної сталі (HSS), яка має тонкі стінки. Використовуючи передові високоміцні низьколеговані (AHSS) типи, які мають межі текучості вище 500–800 МПа, інженери змогли значно зменшити товщину стінок — як правило, на 30–50 % — без шкоди для несучої здатності або цілісності з’єднання. Це більш тонке сталеве покриття забезпечує важливу міцність, необхідну для протистояння силам радіального роздавлювання, а також зменшує вагу.
У сценаріях, коли мінімізація ваги має вирішальне значення, особливо в електричних і розкішних автомобілях, алюмінієві сплави повністю замінили сталь для зовнішньої оболонки. Алюміній важить близько однієї третини сталі (2,7 г/см³ порівняно з 7,8 г/см³), що дозволяє істотно зменшити загальну вагу. Щоб компенсувати нижчий модуль пружності алюмінію та його порівняно меншу міцність проти сталі, гільзи часто проектують із трохи більшими діаметрами або додатковими опорними ребрами, що забезпечує порівнянну стабільність і довговічність проти втоми.
У той же час кількість еластомеру (гуми або сучасного полімерного сердечника) було зменшено, щоб зменшити загальну вагу втулки. Щоб зберегти здатність витримувати навантаження та жорсткість навіть із зменшеним вмістом матеріалу, інженери коригують внутрішню конструкцію:
●Співвідношення внутрішнього діаметра отвору до товщини стінки переглядається за допомогою аналізу кінцевих елементів (FEA) для досягнення бажаної радіальної та осьової жорсткості при мінімізації використання гуми.
●Замість основних циліндричних форм представлено більш обтічні форми поперечного перерізу. Форми, які не є круглими (наприклад, овальні або багатокутні), направляють матеріал у місця, де напруга найбільша, підвищуючи опір зсуву.
● Ексцентричні конфігурації (де внутрішня втулка зміщена відносно зовнішньої) створюють нерівномірні характеристики жорсткості — більшу в одному напрямку для витривалості крутного моменту або бокового навантаження та меншу в інших напрямках для гнучкості — без необхідності додаткового матеріалу.
Ці геометричні вдосконалення гарантують, що втулка забезпечує порівнянну або покращену продуктивність щодо радіальної навантажувальної здатності, жорсткості на кручення та довговічності, навіть при меншій масі. Як наслідок, спостерігається помітне зменшення непідресореної ваги, що позитивно впливає на час відгуку підвіски, знижує інерцію в колісному вузлі та покращує точність перехідного керування (наприклад, швидше розворот і чудове поглинання ударів).
На додаток до управління перевагами, зменшення непідресореної ваги допомагає досягти більшої ефективності. У транспортних засобах, що працюють на двигунах внутрішнього згоряння, зменшення опору коченню та пов’язаних із масою втрат призводить до незначного, але додаткового підвищення ефективності палива. У випадку електромобілів мінімізація ваги підвіски навіть на невелику величину збільшує відстань, яку транспортний засіб може проїхати, зменшуючи споживання енергії під час фаз розгону та рекуперативного гальмування.
Такі продукти, як втулка важеля керування VDI 4H0407182B, втілюють цей перехід — від надійних металевих втулок до легкої, високоміцної сталі або алюмінію, а також покращені форми еластомеру — демонструють, як навіть незначні деталі переробляються, щоб задовольнити конкуруючі вимоги щодо зменшення ваги, ефективності та довговічності в сучасному автомобільному будівництві.
