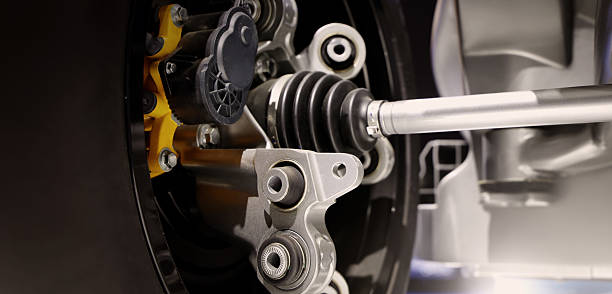

Втулки важелів керування працюють в одному з найскладніших умов у системі підвіски автомобіля. Вони піддаються багатоосьовому композиційному навантаженню, яке включає осьовий стиск (вертикальні навантаження на дорогу), радіальний зсув (бічні поворотні сили) і крутильні напруги (гальмування, прискорення та поворот). Цей складний стан напруги, що змінюється в часі, є набагато серйознішим, ніж одноосьове навантаження, і є основною причиною, чому втома залишається домінуючим видом відмови для цих компонентів протягом усього терміну служби. Втулка важеля VDI 4D0407181H спеціально розроблена, щоб протистояти цьому суворому багатоосьовому середовищу, має оптимізовану геометрію та вдосконалений склад еластомеру, щоб протистояти утворенню тріщин під час комбінованого зсуву, стиснення та кручення.
Найпоширеніший тип втомного руйнування починається з утворення дрібних тріщин у еластомерному матеріалі. Ці невеликі тріщини з’являються в місцях зі значним локальним накопиченням напруги та повільно розширюються під дією постійних циклічних сил. Після того, як вони починаються, переломи перетворюються на помітні більші розриви, що зрештою призводить до зменшення жорсткості, збільшення розхитаності та зміни вирівнювання підвіски. Цей прогрес є поступовим: крихітні тріщини спочатку виникають через повторювані навантаження на зсув і розтяг, потім зливаються і поширюються вздовж маршрутів максимального головного напруження або площин зсуву.
Точки виникнення тріщин не є довільними. Скінченно-елементне моделювання (FEM) достовірно вказує на те, що найбільш значні концентрації напруги виникають у конкретних областях:
Краї внутрішньої металевої втулки, де раптові зміни геометрії призводять до різких коливань напруги.
Місця, де є різкі зміни товщини гуми, наприклад, у кутах або на сходинках еластомерної конструкції.
Ділянки, що прилягають до з’єднаної поверхні розділу метал-гума, особливо коли вони піддаються одночасному зсуву та відриву.
В умовах багатоциклової втоми (як правило, понад 10⁶ циклів, пов’язаних із типовим терміном служби транспортних засобів), основним фактором, що впливає на зростання тріщин, є пікове напруження зсуву. На відміну від втоми від розтягування, яка спостерігається в металах, гума відчуває втому, яка значною мірою залежить від зсуву, оскільки молекулярні структури розтягуються та розриваються через поверхні зсуву. Моделювання аналізу кінцевих елементів демонструє, що найбільше напруження зсуву часто збігається з точками, де спочатку утворюються мікротріщини, тим самим підкріплюючи ідею, що зсув діє як ключовий механізм у практичних багатоосьових робочих середовищах. Втулки, призначені для підвищеної втомної довговічності, використовують різні стратегії у своїй конструкції, щоб відстрочити початок тріщин і зменшити їх просування:
Скоригована схема товщини гуми для зменшення високої концентрації напруги та створення більш рівномірного розподілу полів напруги. Уточнені геометричні переходи, такі як скруглення, фаски або поступові зміни товщини, щоб зменшити локалізовані точки напруги. Ретельний нагляд за якістю інтерфейсу з’єднання, щоб запобігти передчасному розшаруванню, яке може призвести до нових сайтів для ініціації.
Ці стратегії ефективно збільшують тривалість роботи від втоми, зменшуючи пікову амплітуду напруги зсуву та уповільнюючи швидкість росту тріщин. Використовуючи всі ці принципи, втулка VDI Control Arm Bushing 4D0407181H демонструє чудову стійкість до високоциклічної втоми, підтверджену мільйонами циклів у динамічних багатоосьових випробуваннях, які повторюють реальні навантаження підвіски. У реальних умовах застосування втулки преміум-класу демонструють помітно нижчі темпи розвитку тріщин за тих самих умов навантаження, що дозволяє їм витримувати мільйони циклів. з невеликим зниженням продуктивності. Розуміння цих процесів втоми та того, як вони пов’язані з багатоосьовою напругою зсуву, стало важливим у сучасних інноваціях у втулках. За допомогою складного аналізу кінцевих елементів, оцінки матеріалів і кореляції з реальними сценаріями інженери тепер можуть передбачати та усувати втомні відмови задовго до їх прояву, що призводить до того, що компоненти підвіски є більш надійними та мають довший термін служби.
