Як ми всі повинні знати, це один із ключових компонентів вашого автомобіля. Кріплення трансмісії відповідають за утримання цього ключового компонента на місці. Це робить кріплення трансмісії такими ж важливими, як і сама трансмісія. Тому розуміння того, що він робить і як він може піти не так, є важливим для будь-якого користувача автомобіля.
Кріплення трансмісії, як правило, дуже прості за своєю конструкцією, але вони виконують надзвичайно важливу роботу. Вихід з ладу кріплень коробки передач не дуже поширений, але це може статися у вашому автомобілі на певному етапі його життя. У цьому сюжеті ми побачимо, як підготуватися до такої ситуації, якщо вона трапиться.
Також важливо знати, що потрібно для виявлення несправних кріплень трансмісії. Щоб додати до цього, ми можемо побачити, як замінюються кріплення трансмісії. Знаєте, для людей, які займаються своїми руками.
● Що це таке?
● Типи
● Симптоми
● Перевірка та діагностика
● Заміна

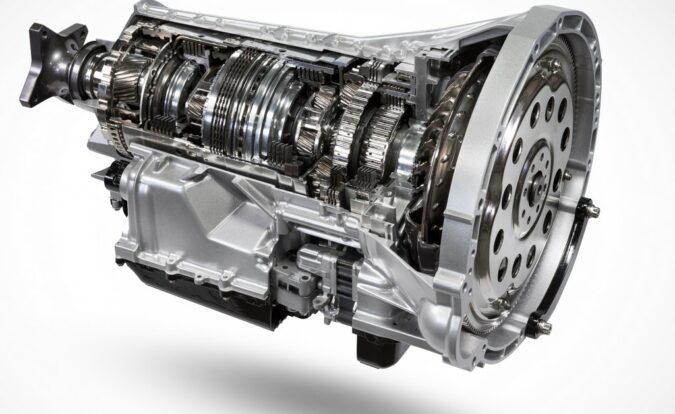

Простими словами, кріплення для вашої трансмісії. Це стає простіше, ніж це. Кріплення трансмісії кріплять трансмісію до автомобіля. Це допомагає інтегрувати важку трансмісію з вагою автомобіля. Це може допомогти підвищити комфорт і керованість.
Кріплення трансмісії в основному відповідають за дві функції. Утримання трансмісії на місці є найбільш очевидним. Більшість транспортних засобів мають принаймні два кріплення трансмісії для кріплення трансмісії та з’єднання її з рамою транспортного засобу.
Це міцно кріпить коробку передач до рами, забезпечуючи її відсутність зсуву під час руху. Це особливо важливо, оскільки внутрішні елементи трансмісії розташовані близько. Неправильне зміщення може спричинити перемикання передач і створити проблеми під час їзди.
Друга функція кріплення трансмісії полягає в зменшенні вібрації, яка проникає в автомобіль. Так само, як опори двигуна, які гасять вібрацію від двигуна. Очікується, що опори трансмісії також виконуватимуть ту саму функцію, але цього разу з вібраціями, пов’язаними з перемиканням передач. У кріпленнях трансмісії використовуються гумові втулки або спеціальні рідини для гасіння цих вібрацій.
Ця функція опор трансмісії відповідає за згладження більшості вібрацій, що проникають у салон. Кріплення двигуна також виконують свою роль у знищенні вібрацій від двигуна.
Також корисно знати, що конструкція та основна робота кріплень трансмісії точно такі ж, як і кріплень двигуна. Обидва вони виготовлені з однакових матеріалів, однакової конструкції та виконують однакові завдання. Єдина відмінність між ними полягає в частині, яку вони допомагають монтувати. Двигун і трансмісія, для довідки.
Як і будь-яка деталь автомобіля, кріплення трансмісії бувають різних типів. Виробники обирають різні типи кріплень трансмісії на основі багатьох факторів. Перш ніж ми заглибимося в них, давайте подивимося, які опції доступні в різних автомобілях
1.Гумові кріплення трансмісії
Це найпростіший вид кріплення трансмісії. По суті, це металевий контейнер, наповнений міцним гумовим матеріалом. Металева частина гумових кріплень трансмісії є міцним кріпильним кронштейном, який надає цій частині міцності. Ця металева конструкція достатньо міцна, щоб утримувати трансмісію на місці та витримувати її вагу під час руху автомобіля.
На нерівних дорогах опорам трансмісії важко витримувати вагу трансмісії. Завдяки міцним монтажним кронштейнам кріпильні елементи можуть міцніше зчепити коробку передач і зліпити її з рамою автомобіля.
Всередині металевого монтажного кронштейна гумові кріплення трансмісії використовують еластичний гумовий матеріал для гасіння вібрацій. Рухомі частини всередині трансмісії можуть посилати вібрацію через кріплення в кабіну. Якщо кріплення трансмісії не призначені для поглинання цих вібрацій, вони можуть просочуватися крізь сидіння та підвищувати рівень шуму та вібрації. Коли це відбувається, комфорт знижується.
Як економічно ефективний спосіб зупинити проникнення цих вібрацій у салон, використовуються гумові кріплення трансмісії. Еластичний гумовий матеріал всередині металевого кронштейна утримує з’єднувальний важіль трансмісії. Рука не торкатиметься будь-якої металевої частини таким чином, зводячи вібрацію до мінімуму. Гумова частина поглинає вібрації, які не доходять до кріплення.
Це допомагає зменшити ці вібрації до мінімуму. Але, як і більшість економічно ефективних технологій, гумові кріплення трансмісії мають свої недоліки. Незважаючи на те, що вібрації гасяться, деякі з них доходять до кабіни. Для економічних транспортних засобів, де ціна є основною проблемою, це не проблема. Але для розкішних автомобілів це неприйнятно. Їм потрібні кращі технології, щоб покращити комфорт.
2. Заповнені рідиною кріплення гідравлічної трансмісії
Щоб покращити переваги гумових кріплень трансмісії, деякі автомобілі преміум-класу використовують гідравлічні кріплення. Гумові кріплення можуть усунути дуже багато вібрацій. Таким чином, для цих автомобілів, яким потрібен оптимальний комфорт, такий рівень амортизації може бути недостатнім. Оскільки вартість не є суттєвим обмеженням у цих сегментах ринку, виробники можуть експериментувати з різними видами кріплень трансмісії, і тому це пропонується.
Кріплення гідравлічної трансмісії працюють так само, як і кріплення гідравлічного двигуна. Вони обидва використовують рідину або гель всередині кріплень для поглинання вібрацій. Це набагато ефективніше, ніж гумове кріплення, оскільки ці рідини мають чудову амортизаційну здатність.
Їх чудова амортизаційна здатність робить їх улюбленим вибором там, де комфорт є першорядним. Але у цього типу кріплення трансмісії є і свої недоліки. Як і будь-яка передова технологія, головною проблемою є вартість. Через складну конструкцію, спеціальну рідину та необхідні ущільнювачі ці типи кріплень дорожчі, ніж прості гумові вузли.
Додаткові витрати обмежують їх використання автомобілями преміум-класу, ринок яких не надто чутливий до вартості. Крім того, гідравлічні кріплення не такі довговічні, як гумові. Гумові кріплення з їх міцною та простою конструкцією можуть прослужити вам багато років. Вони справді потребують заміни через деякий час, але вони точно переживуть кріплення гідравлічної трансмісії. Гідравлічні кріплення також спричиняють проблему, типову для будь-якої рідини в автомобілі, — витоки.
Тому гідравлічні кріплення корисні лише тоді, коли ви віддаєте перевагу комфорту, а не вартості та довговічності. Хоча він знаходить менше застосувань, ніж гумові кріплення, комфорт, який він приносить на стіл, неперевершений.
3. Активні кріплення
Оскільки ця історія зосереджена на кріпленнях трансмісії, активні кріплення можуть не виглядати ідеально тут, оскільки ця технологія в основному використовується в кріпленнях двигуна. Але оскільки кріплення двигуна мають таку саму конструкцію та в основному ті самі функції, що й кріплення трансмісії, корисно знати останні тенденції в цій галузі.
Після гумових і гідравлічних кріплень активні гідравлічні кріплення є найсучаснішим варіантом, доступним на ринку. Ця технологія здебільшого використовується для кріплень двигуна, оскільки вони повинні гасити навіть більші вібрації, ніж кріплення трансмісії.
Активні кріплення - це в основному те, що говорить їх назва. Вони активно змінюють жорсткість кріплення, щоб адаптуватися до ситуації. На холостому ході двигун сильніше трясе. Кріплення послаблюються, щоб активно сприймати ці вібрації. Коли швидкість двигуна зростає, кріплення можуть ставати жорсткішими, запобігаючи небажаним рухам двигуна.
Існують різні типи активних кріплень. Ось декілька з них:
A) Активні кріплення з вакуумним приводом
У цьому типі активних кріплень всередині них буде порожниста камера. Ця порожниста камера дозволяє при необхідності створювати вакуум, змінюючи жорсткість кріплення.
Коли двигун працює на холостому ходу, кріплення повинні бути більш амортизуючими, дозволяючи поглинати вібрації. У випадку активних кріплень з вакуумним приводом це робиться шляхом застосування вакууму до кріплення. У міру збільшення обертів двигуна він повільно відпускається, щоб збільшити жорсткість кріплення.
Ця зміна жорсткості здійснюється за допомогою вакуумного перемикаючого клапана (VSV), яким керує модуль керування трансмісією (PCM). Проблема з цим типом клапанів включає витік вакууму, який може статися через кілька років використання.
Оскільки це механічна система, залишає більше можливостей для вдосконалення. І, як завжди, електроніка входить у сцену, щоб покращити її.
B) Активні кріплення з електронним приводом
Замість використання вакуумних трубок і клапанів ці клапани отримують електронну систему, яка змінює жорсткість кріплення. Електронне приведення в дію керується самим модулем керування трансмісією.
На холостому ході двигуна гідравлічне кріплення розслаблюється за допомогою електроніки, щоб збільшити свободу дій, отже, поглинаючи різкіші вібрації. На вищих обертах двигуна кріплення стає жорсткішим, щоб обмежити рух двигуна. Або, у випадку кріплення трансмісії, вони обмежують рух трансмісії.
C) Магніто-реологічні опори
Іншим складним, але ефективним поворотом у сфері кріплень є магнітореологічні кріплення. Delphi нещодавно розробила цю технологію, і вона схожа на деякі технології активної підвіски, доступні прямо зараз.
Магніто-реологічне кріплення є різновидом гідравлічного кріплення. Рідина в цих опорах містить зважені в ній дрібні частинки заліза. Залежно від навантаження на кріплення подається електричний струм або магнітне поле. Коли це відбувається, частинки заліза вишиковуються, збільшуючи в’язкість рідини, в якій вони знаходяться.
Ця контрольована зміна в'язкості може бути легко використана для контролю характеру кріплення. Коли швидкість двигуна та навантаження змінюються, магнітореологічне кріплення може змінювати в’язкість рідини за потреби, посилюючи або послаблюючи кріплення.
Мікропроцесор керує роботою магнітореологічного кріплення та передає дані, що надходять на модуль керування трансмісією. Усередині кріплення є датчик тиску рідини, який надсилає відгук до процесора, щоб на ходу здійснювати налаштування.
Звісно, як і будь-яка складна технологія, діагностика, ремонт чи заміна коштують дорого. Сервіси зі спеціальними інструментами сканування можуть виявити проблему лише з цими кріпленнями. Ви також можете очікувати досить пристойного рахунку за ремонт, якщо і коли щось з цього піде не так.
D) Вібраційні кріплення
Жодна технологія не є ідеальною. Все залишає місце для того, щоб хтось це покращив. У 2009 році компанія Lexus представила кріплення для поглинання вібрацій для свого седана ES. Ця технологія черпала натхнення з шумопоглинаючих навушників для зменшення вібрації двигуна.
Замість гасіння цих вібрацій ці кріплення мають активний двигун. Цей двигун генерує протидіючу вібрацію, яка нейтралізує існуючу вібрацію, фактично вбиваючи її.
Ці кріплення постачаються з окремим комп’ютером, який називається ЕБУ кріплення двигуна з активним керуванням. Для живлення цього ECU акселерометр, прикріплений спереду, зчитує кількість струсу двигуна та передає дані. ЕБУ також отримує дані з безлічі інших джерел. До них відносяться положення коробки передач, швидкість автомобіля, коефіцієнт навантаження двигуна тощо.
Двигун робить розрахунки відповідно до вхідних даних. Потім він виробляє зустрічні вібрації відносно входу, щоб ефективно згладити все.
Ми обговорили, що таке кріплення трансмісії. Ми також бачили, які смаки вони мають. Це, здавалося б, проста технологія, яку інженери підштовхнули в гонитві за більшою витонченістю. Сучасні кріплення трансмісії схильні до поломок через складну гідравлічну та електронну налаштування.
Це не означає, що звичайні гумові опори трансмісії захищені від поломок. Так, вони довговічніші за сучасні гідроагрегати. Але рано чи пізно вони теж можуть здатися. Особливо, якщо ваш автомобіль багато їздить і старіє.
З огляду на можливу поломку кріплення трансмісії, яка може мати неприємні наслідки, корисно знати, що станеться, коли вона відпуститься. З цим ми повинні поглянути на симптоми, які ваш автомобіль викличе у вас, коли його кріплення трансмісії відпустяться. Їх досить легко помітити, оскільки вони можуть повністю змінити витонченість вашого автомобіля. Але у випадку складніших кріплень лише належна діагностика за допомогою скануючого приладу для встановлення може точно виявити несправність.
Отже, у поганих опорах трансмісії 101 перший урок полягає в тому, як виявити проблему. Ось кілька симптомів, на які можна звернути увагу.
1. Високий рівень шуму, вібрації та різкості
Як ми знаємо, кріплення трансмісії використовуються для зменшення вібрації, що проникає в салон. Отже, найперша ознака виходу з ладу кріплень коробки передач - підвищений рівень вібрацій.
Найбільш помітні вібрації, коли двигун працює на холостому ходу. Саме тоді вібрації досягають свого піку, і, очевидно, саме тоді ви відчуєте їх найбільше. Коли автомобіль рушає з місця першим, якщо ви відчуваєте похибки, вперед або назад, це може бути ознакою поганого кріплення трансмісії. Це може статися в основному в автомобілях з переднім приводом.
У задньопривідних автомобілях це може бути розгойдування з боку в бік. Вібрації можуть трохи зменшитися після того, як двигун набере обертів, але на холостому ході вони найбільш виражені.
Такий самий різкий рух можна відчути, коли двигун нарешті вимкнеться. Якщо це станеться, ви можете бути впевнені, що кріплення вашої трансмісії послабилися.
2. Більш високий рівень шуму
Що відбувається, коли вібрації посилюються? Разом з цим зростає шум. Коли здають кріплення коробки передач, з-під капота чути досить страшні звуки. Вони можуть варіюватися за інтенсивністю від тихих ударів до гучних звуків, які змушують вас відчувати, що двигун збирається впасти. Ці звуки виникають від удару металу по металу, оскільки кріплення трансмісії більше не фіксують ці частини.
Трансмісія не впаде з машини, незважаючи на те, що ситуація може так звучати. Але їздити з цим шумом небезпечно, оскільки незакріплена коробка передач може вдарити інші частини, фактично їх пошкодивши.
Як і більшість шумів автомобіля, ці шуми також посилюються, коли ви потрапляєте на вибоїну. Трансмісія може перемикатися, коли автомобіль потрапляє на вибоїну. Він може підніматися та опускатися у своєму положенні, створюючи страшний удар.
3. Проблеми з проходженням поворотів
Оскільки кріплення трансмісії міцно утримують трансмісію на місці, збій у їх роботі може дозволити трансмісії рухатися. Коли автомобіль рухається, коробка передач може перемикатися і викликати проблеми.
Це може бути особливо небезпечно під час поворотів. Сили G, що діють на автомобіль, також можуть змусити трансмісію рухатися. Тим часом інерція важкої трансмісії може протидіяти цьому руху. Коли триває це перетягування канату, і нічого не може утримати його на місці, вага трансмісії може різко змінитися.
Це може бути незручністю, коли ви проходите поворот, або це може бути повною катастрофою, залежно від того, наскільки швидко ви рухаєтеся. Якщо зусилля на поворотах великі, трансмісія може перемикатися далі, порушуючи баланс автомобіля.
4. Шасі Flex
Це більше ніж симптом, це катастрофічна наслідка. Трансмісія - це важка частина під капотом автомобіля. Коли така важка частина, з’єднана з шасі, рухається, не дивно, що шасі пошкоджується.
Особливо, коли ви проїжджаєте через вибоїну чи вибоїну, або коли ви проходите швидкий поворот, вага може зміщуватися занадто сильно. Цей раптовий рух може погнути або погнути шасі автомобіля. У важких випадках він повністю втрачає форму.
Якщо ви відчуваєте деякі або всі вищезазначені симптоми, швидше за все, ваші кріплення трансмісії відмовили. Щоб підтвердити це, вам доведеться перевірити наявність кількох ознак. Це може дати вам чітке уявлення про те, що пішло не так, і що можна зробити, щоб це виправити.
1. Прислухайтесь до ненормальних звуків. У симптомах поганих кріплень коробки передач дуже важливими є стукіт, удари. Ви можете слухати такі звуки від свого двигуна. Особливо коли двигун не працює або коли він увімкнений/вимкнений. Подібні звуки виходять при зміні навантаження на двигун.

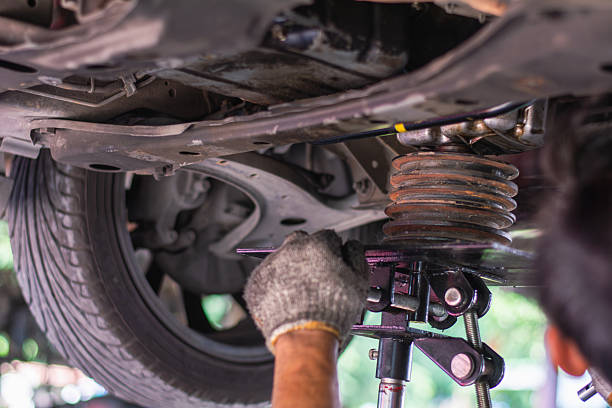

2. Огляньте нижню частину транспортного засобу. Підніміть свій автомобіль і подивіться під ним, щоб виявити будь-які нерівності. Якщо кріплення трансмісії сильно зіпсувалися, ви можете побачити, що трансмісія трохи провисає. Крім того, ви можете оглянути кріплення трансмісії, щоб виявити будь-які ослаблені кронштейни або болти.
3. Огляньте кріплення трансмісії. Коли ваш автомобіль знаходиться на підйомнику, подивіться на гуму кріплень трансмісії. Якщо гума згнила або тріснула, можливо, доведеться замінити кріплення. Гнилу гуму неможливо відремонтувати. Заміна - це єдине рішення.
Найкращий вибір для заміни кріплень коробки передач – це відвезти автомобіль у гараж. Але для любителів DIY серед нас, ось посібник, який проведе вас через процес заміни кріплень трансмісії.
1. Послабте погані кріплення трансмісії. Коли ви помітили погані кріплення трансмісії, вам слід припаркувати автомобіль на рівній поверхні та заглушити колеса. Збризніть на болти кріплення проникаючою рідиною та дайте їй просочитися в них.
Щоб послабити болт на кріпленні, скористайтеся брусом або двома гайковими ключами, з’єднаними один з одним. Використання цих довших рук може допомогти збільшити крутний момент і радіус дії.

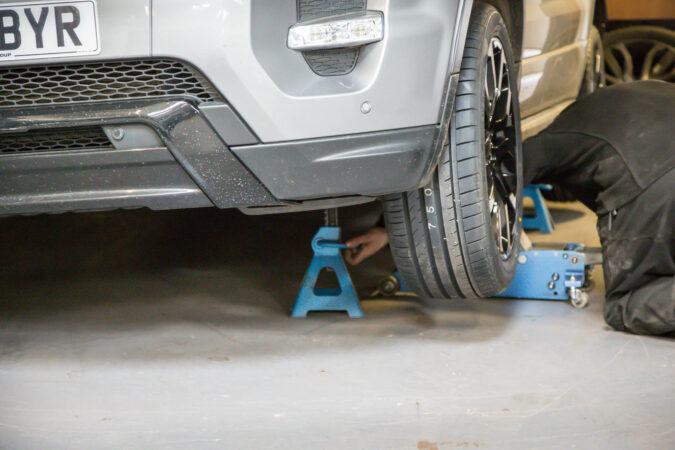

2. Підніміть автомобіль
Підніміть автомобіль за допомогою домкрата або гідравлічного підйомника, якщо у вас є до нього доступ. Використовуйте інше гніздо для підтримки передачі. Переконайтеся, що ви правильно розмістили домкрат під трансмісією на твердій поверхні. Використовуйте кілька дерев’яних блоків, щоб підтримати коробку передач, і підніміть автомобіль трохи більше. Це може послабити тиск з болтів. Тепер ви можете легко зняти кріплення трансмісії.
3. Замініть кріплення трансмісії
Викрутивши болти з кріплень, зніміть кріплення з місця. Переконайтеся, що ви завжди купуєте оригінальні кріплення трансмісії для заміни. Вставте нове кріплення на місце за допомогою молотка та викрутки. Нове кріплення може бути вищим за існуюче, оскільки гума ще не стиснута. Отже, може знадобитися трохи повозитися, щоб втиснути його.
Після встановлення нового кріплення в простір і щільно закріпіть його болтами. Використовуйте рідину для фіксації різьби, щоб переконатися, що вона з часом не послабиться. Ви можете підняти автомобіль трохи більше, щоб переконатися, що встановлення буде легким. Після цього опустіть автомобіль і за допомогою динамометричного ключа повністю затягніть болти.
Деякий метал і гума можуть не виглядати складною комбінацією. Але ця маленька деталь може завдати великої шкоди, якщо її проігнорувати. Вкрай важливо, щоб ви перевірили та переконалися, що кріплення трансмісії автомобіля завжди знаходяться в найкращому стані.
