В автомобілебудуванні існує неписане правило: справжня розкіш не в шкіряних сидіннях чи гігантських екранах інформаційно-розважальних систем, а в тому, чого ви не помічаєте.
Серед неоспіваних героїв цього «невидимого» досвіду — втулка поперечної стійкості — невеликий гумовий компонент, розташований між підрамником і стабілізатором поперечної стійкості.
Він не генерує електроенергії. Це не грає ролі в гальмуванні. Проте на кожному повороті, на кожній нерівності та на кожній швидкісній круїзі він тихо керує динамікою та комфортом їзди вашого автомобіля.

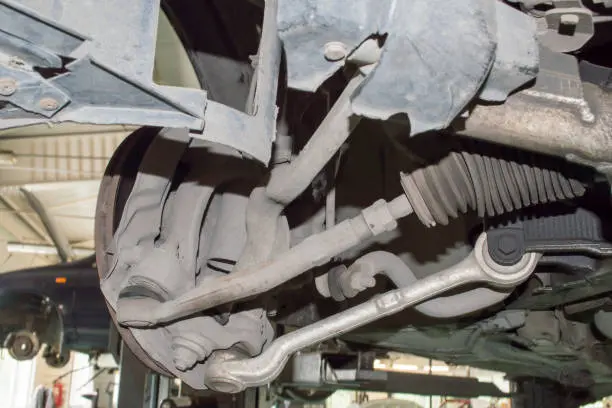

У цій статті детально розповідається про те, як ця «крихітна частина» забезпечує «великий досвід» — через п’ять ключових лінз: інженерні принципи, матеріалознавство, контроль NVH, механізми відмови та реальне сприйняття водія. (Втулка поперечної стійкості VDI 6Q0411314F забезпечує більш комфортне водіння.)
Основне завдання стабілізатора поперечної стійкості — зменшити крен кузова під час поворотів. Коли ліве колесо стискається, а праве висувається, штанга закручується, створюючи протикрутний момент, який утримує тіло рівно.
Роль втулки? Для створення гнучкого, контрольованого зв’язку між штангою та шасі. Його три важливі функції:
●Ізоляція високочастотної вібрації
●Недоліки дороги, як-от шви асфальту або гравій, викликають вібрацію підвіски в діапазоні 50–500 Гц. Без амортизації вони передають безпосередньо в салон у вигляді «гудіння» та втоми рук. Гума поглинає цю енергію через гістерезис, перетворюючи механічну енергію на тепло. Керуйте низькочастотним динамічним відгуком
Під час поворотів або зміни смуги руху поперечна стійка зазнає великих повільних рухів (0,5–5 Гц). Високоякісна втулка забезпечує точний баланс:
→ Досить жорсткий, щоб забезпечити зручне керування
→ Досить податливий, щоб поглинати удари, перш ніж вони досягнуть салону
●Занадто м'який? Машина валяється. Занадто важко? Кожен удар тріскає ваш хребет. Усуньте контакт металу з металом
Без втулки сталевий поперечний стержень стирається безпосередньо об його монтажний кронштейн, викликаючи «стукіт» і прискорений знос. Гума забезпечує неметалевий інтерфейс, заглушаючи скрип і брязкіт.✅ Інженерна аналогія: сприймайте це як фільтр низьких частот в аудіосистемі — він пропускає важливі сигнали обробки низьких частот, одночасно фільтруючи високочастотний шум.
70% продуктивності втулки залежить від матеріалу. Три поширені типи:
| матеріал | плюси | мінуси | Типовий термін служби |
| Натуральний каучук (NR) | Висока еластичність, низька вартість | Погана стійкість до масла/тепла, схильність до старіння | 2–3 роки |
| Стирол-бутадієновий каучук (SBR) | Хороша зносостійкість, економічна | На холоді стає крихким, на теплі розм’якшується | 3–4 роки |
| Гідрований нітрил (HNBR) | Масло/термостійкість (від -40°C до +125°C), антистаріння | Вища вартість | 5–8+ років |
Стандартні втулки часто використовують NR або SBR — добре підходять для м’якого клімату, але вони твердіють і тріскаються під час спеки Близького Сходу (50°C+) або стають крихкими в російські зими (-30°C).
Втулки преміум-класу (наприклад, VDI) використовують HNBR або спеціальні компаунди EPDM, посилені:
●Антиоксиданти та антиозонанти для уповільнення старіння
● Оптимізована щільність зшивання для ідеального балансу між жорсткістю та амортизацією
●Щільна структура поверхні для блокування пилу та сміття
NVH (шум, вібрація та жорсткість) є основним показником якості автомобіля. Втулки поперечної стійкості безпосередньо впливають на дві ключові проблеми NVH:
●Структурний шум
Удар на дорогу → підвіска → поперечна стійка → втулка → підрамник → кабіна.
●Динамічна жорсткість втулки та **коефіцієнт втрат **(tan δ) визначають, скільки вібрації поглинається. Високоефективні втулки можуть зменшити передачу вібрації більш ніж на 30% у критичному діапазоні 20–200 Гц. Скрип і брязкіт
Зношені втулки створюють зазор, що призводить до «стукоту» металу або «скрипу» гуми.
Реальні дані показують: заміна старих втулок скорочує повернення, пов’язане з NVH, на 60%+ (джерело: звіт про післяпродажне обслуговування німецького OEM).
Статистика лабораторії: під час тестування третьою стороною втулки HNBR продемонстрували <15% зміни динамічної жорсткості після 500 годин при 80°C проти 45% погіршення стандартного SBR.
Відмова втулки рідко буває катастрофічною — зазвичай це поступова деградація + тригерна подія:
● Тривале старіння: гума окислюється → твердіє → втрачає амортизацію
●Забруднення мастилом: рідини, що витікають, викликають розбухання → геометричні спотворення
●Неправильне встановлення: закручування поза межами дорожнього просвіту → попереднє навантаження → передчасний розрив
●Використання у важких умовах: постійне високе навантаження → постійне стиснення → зазор
Загальні симптоми:
● «Кукіт» через лежачі поліцейські (удар від кліренсу)
●Тіло «двічі похитується» перед зміною смуги руху (втрата контролю крену)
●«Скрип» при поворотах у вологу погоду (сухе тертя гуми)
Хоча прихований стан втулки безпосередньо формує три ключові відчуття від водіння:
| Сприйняття | Хороша втулка | Зношена втулка |
| Комфорт | Фільтр тонких дорожніх коливань; тривалі поїздки відчуваються легко | Постійні мікровібрації в сидінні/колесі; швидко настає втома |
| Довіра поводження | Автомобіль залишається рівним у поворотах; негайна реакція | Відчуття «пливучості»; необхідні постійні корекції керма |
| Тиша | Тільки шум шин — шасі тихе | Часті «стукіт» і «тикання» — це виглядає дешево |
Приклад реального світу:
Водій спільної поїздки VW Polo зазначив: «Після переходу на втулку поперечної стійкості VDI 6Q0411314F пасажири запитували: «Чому цей автомобіль раптом став набагато більш преміальним?»»
Колись втулки розглядалися як звичайне обладнання, тепер вони є розробленими компонентами:
●Дурометр зі шаховою формою: передні втулки налаштовані більш жорстко для чіткішого керування; задні м'які для комфорту
●Асиметрична геометрія: різна жорсткість під час повороту та повернення до центру
● Розумна інтеграція: майбутні системи можуть вбудовувати датчики для моніторингу стану втулок і прогнозування заміни
У технічних характеристиках ви не знайдете втулок поперечної стійкості. Продавці не виділять їх.
Але вони вирішують, чи готові ви проїхати додаткові 100 км на вихідних...
Чи почуваєтеся ви в безпеці, дозволяючи своїй дитині подрімати на задньому сидінні…
Чи справді ви довіряєте своїй машині.
Як часто кажуть інженери шасі:
«Якість автомобіля вимірюється не тим, наскільки швидко він їде, а тим, наскільки він змушує вас забути, що ви за кермом». Ласкаво просимо до вибору VDIВтулка поперечної стійкості 6Q0411314F.
